Luchtvaartbrandstof draaikoppeling met flensuiteinden
De XINZ Aviation Fuel Swivel Joint-serie is een robuuste- roterende verbindingsoplossing die speciaal is ontworpen voor moderne tanksystemen voor vliegtuigen. Deze productserie maakt gebruik van een modulair ontwerp met roterende flens, waarbij de functies van traditionele vaste flenzen en draaibare verbindingen perfect worden geïntegreerd. Het biedt betrouwbare rotatievrijheid, uitstekende afdichtingsprestaties en een lange- levensduur voor vliegtuigtankstations, brandkraansystemen en apparatuur voor het overbrengen van vliegtuigbrandstof.
- product Introductie
De XINZ Aviation Fuel Swivel Joint-serie is eenzware- roterende verbindingsoplossingspeciaal ontworpen voor moderne vliegtuigtanksystemen. Deze productserie maakt gebruik van eenmodulair ontwerp met roterende flens, waarbij de functies van traditionele vaste flenzen en draaikoppelingen perfect zijn geïntegreerd. Het biedtbetrouwbare rotatievrijheid, uitstekende afdichtingsprestaties en een lange-levensduurvoor vliegtuigtankers, brandkraansystemen en apparatuur voor het overbrengen van vliegtuigbrandstof.
Deze serie is strikt ontworpen volgens de technische vereisten van systemen voor het overbrengen van brandstof in de luchtvaart, waardoor uitzonderlijke prestaties worden gegarandeerdnul lekkage, lage koppelrotatie en minimale onderhoudsvereistenonder hoge druk, veelvuldig gebruik en alle-weersomstandigheden.
Productdetails
Technische specificaties

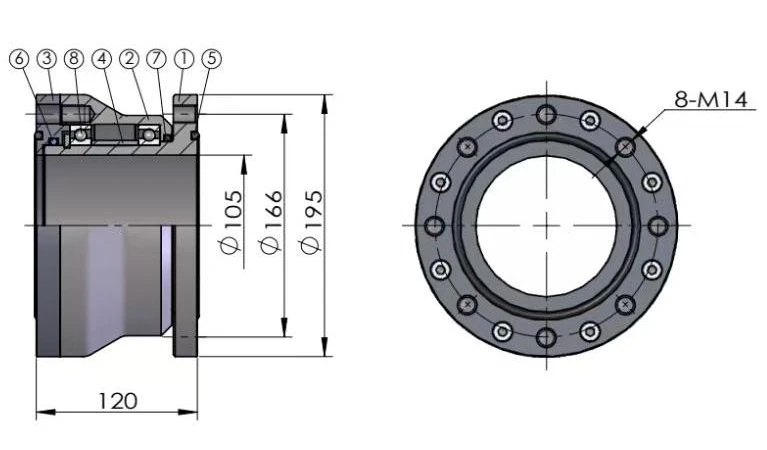

XZ100-serie (volledig roestvrijstalen constructie)
Productmodel:XZ100
Constructietype:Volledig roestvrij staal
Nominale boring:Ø100 mm (4")
Ontwerp werkdruk:Groter dan of gelijk aan 1,6 MPa (232 PSI)
Rotatiehoek:360 graden continue rotatie
Materiaal hoofdgedeelte:316/316L roestvrij staal
Verzegelingssysteem:
Primaire afdichting: veer-geactiveerd PTFE
Secundaire afdichting: Viton® O-ring
Stofafdichting: geïntegreerde lipafdichting
Lagersysteem:Dubbel-rijige roestvrijstalen kogellagers
Verbindingsstandaard:Voldoet aan ASME B16.5, API 6B en gerelateerde flensnormen
Oppervlakteafwerking:Nauwkeurig gepolijste interne en externe oppervlakken (Ra kleiner dan of gelijk aan 0,8 μm)
SW150B-serie (hybride materiaalconstructie)
Productmodel:SW150B
Constructietype:Semi-Hybride van roestvrij staal/aluminiumlegering
Nominale boring:Ø150 mm (6")
Ontwerp werkdruk:Groter dan of gelijk aan 1,0 MPa (145 PSI)
Rotatiehoek:360 graden continue rotatie
Materiaal hoofdgedeelte:
Interne holte/stroompad:316L roestvrij staal (onderdeel in direct contact met brandstof)
Externe structuur/lagerhuis:Aluminiumlegering met hoge-sterkte (vermindert het gewicht, verbetert de corrosieweerstand)
Belangrijkste kenmerken:
Lichtgewicht ontwerp:30%-40% gewichtsreductie vergeleken met een volledig roestvrijstalen constructie
Corrosiebestendigheid:Roestvrijstalen interne holte zorgt voor zuiverheid van de brandstof; externe aluminium onderdelen zijn geanodiseerd
Kostenoptimalisatie:Biedt een economische oplossing en garandeert kernprestaties
SW100-serie (volledig roestvrijstalen constructie)
Productmodel:SW100
Constructietype:Volledig roestvrij staal
Nominale boring:Ø100 mm (4")
Ontwerp werkdruk:Groter dan of gelijk aan 1,0 MPa (145 PSI)
Rotatiehoek:360 graden continue rotatie
Materiaal hoofdgedeelte:304/316 roestvrij staal
Verzegelingssysteem:Drievoudig redundant afdichtingsontwerp (PTFE + Viton® + Dust Lip Seal)
Lagersysteem:Zware-dubbele-rijkogellagers
Smering:Levenslang onderhouds-gratis smeerontwerp
SW80B-serie (volledig roestvrijstalen constructie)
Productmodel:SW80B
Constructietype:Volledig roestvrij staal
Nominale boring:Ø80 mm (3")
Ontwerp werkdruk:Groter dan of gelijk aan 1,0 MPa (145 PSI)
Rotatiehoek:360 graden continue rotatie
Materiaal hoofdgedeelte:304/316 roestvrij staal
Ontwerpfunctie:Compact ontwerp geschikt voor installaties met beperkte ruimte
